Какие технические параметры необходимо проверить при замене импортного разрывного диска на электростанции?
2026-10-16

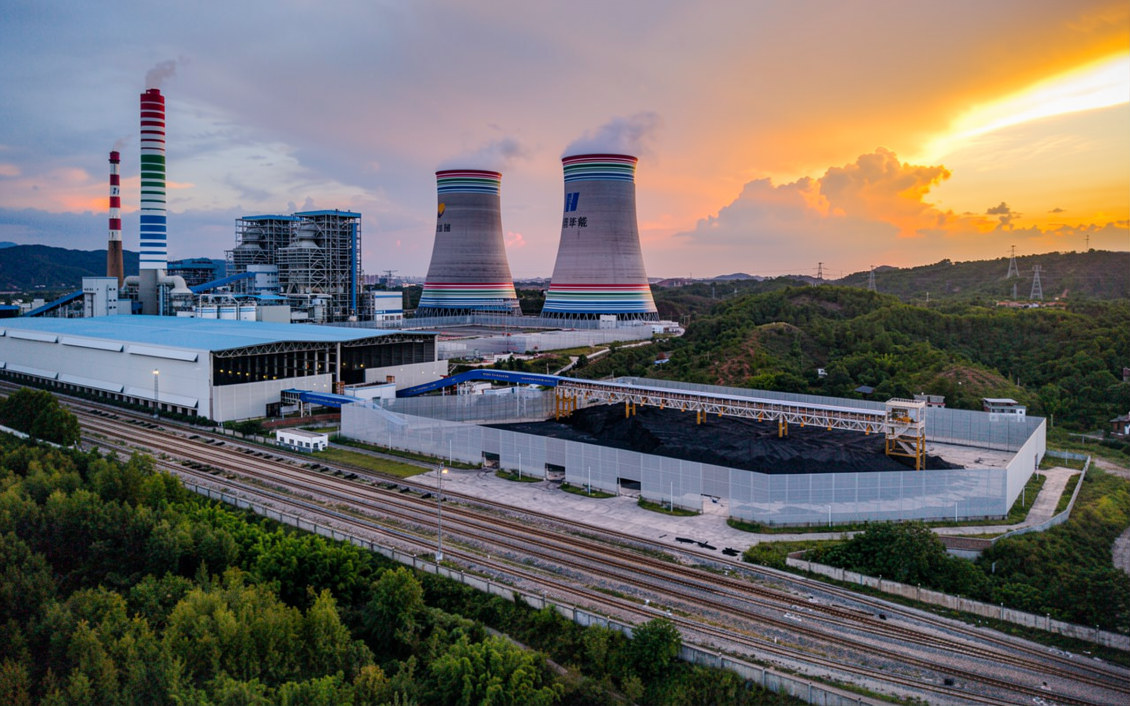

На тепловых электростанциях, объектах теплофикационной энергетики и промышленных электростанциях разрывные диски обычно применяются в сосудах под давлением, вспомогательных паровых системах, теплообменном оборудовании и других узлах, где требуется защита от избыточного давления. После длительной эксплуатации оборудования при использовании импортных разрывных дисков могут возникать такие проблемы, как длительные сроки поставки запасных частей, высокая стоимость закупки, снятие моделей с производства и сложности технического обслуживания. Поэтому всё больше электростанций рассматривают возможность замены импортной продукции отечественными аналогами.
Однако замена импортного разрывного диска не сводится к измерению наружного диаметра и поиску изделия аналогичного размера. Даже если два разрывных диска внешне похожи, различия в давлении срабатывания, рабочей температуре, материале или конструкции могут повлиять на эффективность сброса давления.
Для покупателей электроэнергетического оборудования из России, Казахстана, Беларуси и других русскоязычных рынков главный вопрос заключается в следующем: сможет ли отечественный разрывной диск соответствовать проектным условиям исходного оборудования, требованиям к защите и конструкции узла установки?
Почему при замене импортного разрывного диска на электростанции нельзя ориентироваться только на размеры?
Разрывной диск относится к одноразовым устройствам сброса давления и разрушается, открывая проход для сброса среды при достижении заданных условий срабатывания. Его характеристики зависят не только от самого изделия, но и от конструкции держателя, гидравлического сопротивления трубопровода, состояния рабочей среды и фактической рабочей температуры.
Например, если в исходном оборудовании используется разрывной диск обратного выпучивания, а в качестве замены предлагается обычный диск прямого выпучивания, одинаковые присоединительные размеры ещё не означают, что изделия взаимозаменяемы. Различия в конструкции могут влиять на характер восприятия давления, усталостную прочность, особенности открытия и контроль фрагментации.
Международный стандарт ISO 4126-2:2018 устанавливает соответствующие требования к проектированию, изготовлению, контролю, испытаниям, сертификации, маркировке и упаковке устройств с разрывными дисками. В 2024 году стандарт прошёл пересмотр и был подтверждён как действующая редакция.
Поэтому при замене импортных разрывных дисков отечественными аналогами электростанциям необходимо опираться на исходную техническую документацию и фактические условия эксплуатации оборудования, а также проводить техническую проверку и оценку применимости.
Какие ключевые параметры необходимо проверить при замене импортного разрывного диска?
Специалисты по закупкам могут использовать приведённый ниже список для сбора исходных данных. Чем полнее информация, тем проще подобрать разрывной диск для энергетической отрасли и оценить возможность его замены.
- 1、Давление и температура срабатывания необходимо проверять одновременно
Давление разрыва не является фиксированной величиной, не зависящей от условий эксплуатации. Давление срабатывания разрывного диска при заданной температуре может отличаться от результата испытаний при комнатной температуре. Поэтому при закупке недостаточно переписать значение давления с заводской таблички — необходимо также уточнить температуру, для которой оно указано.
Раздел XIII ASME BPVC устанавливает соответствующие требования к маркировке номинального давления разрыва при заданной температуре, производственным допускам и прослеживаемости партий устройств с разрывными дисками.
Для заказчиков из энергетической отрасли это означает следующее: если в документации на исходное изделие указано определённое давление срабатывания и соответствующая температура, то параметры заменяющего изделия необходимо сравнивать при тех же условиях либо при других условиях, подтверждённых инженерной оценкой. Нельзя напрямую использовать результаты испытаний при комнатной температуре вместо данных для рабочих условий.
- 2、Нельзя игнорировать конструкцию изделия и держатель
При замене необходимо проверить конструктивное исполнение разрывного диска, маркировку направления потока, ориентацию при монтаже и модель исходного держателя. Некоторые разрывные диски должны использоваться только с определёнными держателями, поэтому произвольно менять монтажную конструкцию нельзя.
Если измерить только наружный диаметр разрывного диска, не проверив уплотнительные поверхности, зону зажима и эффективный диаметр сбросного отверстия, могут возникнуть проблемы с герметичностью, неравномерным распределением монтажной нагрузки или недостаточной пропускной способностью.
- 3、Материал должен соответствовать фактической рабочей среде
Условия эксплуатации различных систем тепловой электростанции существенно различаются. Для систем высокотемпературного пара, охлаждающей воды, сжатого воздуха и коррозионно-активных сред требуются разные материалы.
Даже если в исходном изделии используется нержавеющая сталь, необходимо дополнительно уточнить конкретную марку, толщину и другие проектные характеристики. Нельзя считать материалы одинаковыми только на основании обозначения «нержавеющая сталь». Тем более недопустимо выполнять замену без информации о рабочей среде и температуре.
Пример замены отечественным аналогом: как подобрать изделие после снятия исходной модели с производства?
Предположим, что специалисты по техническому обслуживанию одной электростанции обнаружили, что импортный разрывной диск, установленный во вспомогательной паровой системе, поставляется с длительным сроком ожидания, а исходная модель, предлагаемая поставщиком, может быть снята с производства. Чтобы снизить неопределённость при закупке запасных частей, электростанция планирует найти отечественный аналог.
В такой ситуации правильным решением будет не немедленная покупка изделия одинакового размера, а сбор таблички с данными исходного изделия, технического паспорта, монтажных чертежей и записей о предыдущей эксплуатации с последующим сравнительным анализом специалистами.
После проверки документации поставщик может предложить вариант замены с учётом исходных проектных условий. Изделия, выполняющие функции защиты оборудования, должны пройти необходимую техническую экспертизу и проверку. Одного внешнего сходства и совпадения размеров недостаточно, чтобы признать изделия взаимозаменяемыми.
Этот пример представляет собой типовой сценарий инженерного применения, а не описание реально завершённого проекта конкретной электростанции. Фактическая эффективность замены должна подтверждаться документацией на оборудование и результатами испытаний.
Почему для замены импортных изделий стоит обращаться на специализированный завод по производству разрывных дисков?
Для специалистов по закупкам электростанций цель замены импортной продукции отечественными аналогами заключается не просто в снижении стоимости одного изделия. Важно обеспечить выполнение требований к защите оборудования, повысить предсказуемость поставок запасных частей, упростить техническое взаимодействие и планирование технического обслуживания.
Специализированный Завод по производству разрывных дисков должен располагать производственными и испытательными возможностями, соответствующими требованиям проекта, а также предоставлять понятную техническую документацию. При оценке поставщика заказчикам рекомендуется обратить внимание на следующие аспекты:
- Может ли поставщик проверить параметры на основании документации на исходное импортное изделие;
- Может ли он указать марку материала, конструктивное исполнение и допустимые условия эксплуатации;
- Располагает ли он соответствующими процедурами испытания давлением и контроля качества;
- Может ли он предоставить обозначения партий, документы о соответствии продукции и необходимую информацию для прослеживаемости;
- Готов ли он участвовать в технической экспертизе и проверке возможности замены.
Мы специализируемся на разработке и производстве разрывных дисков. На основании модели исходного изделия, технического паспорта, чертежей оборудования и фактических условий эксплуатации, предоставленных заказчиком, мы проводим технические консультации и оцениваем соответствие параметров. Для изделий, используемых в энергетических проектах и имеющих специальные требования к размерам, материалам или давлению срабатывания, можно также обсудить изготовление по индивидуальным техническим требованиям.
Какие документы необходимо подготовить перед заменой импортного разрывного диска?
Чтобы сократить количество повторных согласований, рекомендуем специалистам по закупкам по возможности подготовить следующие материалы до обращения к поставщику:
1、Фотографию заводской таблички исходного импортного разрывного диска и его полное обозначение модели;
2、Технический паспорт или руководство по эксплуатации исходного изделия;
3、Проектное давление оборудования, температуру срабатывания и рабочую среду;
4、Чертежи размеров разрывного диска и держателя;
5、Протоколы контроля существующего изделия и специальные требования проекта.
Если часть документации утеряна, можно сначала предоставить фотографии изделия, размеры демонтированного разрывного диска и основные параметры оборудования. Технические специалисты определят, какие дополнительные сведения необходимы для оценки возможности замены.
Для заказчиков энергетических предприятий из России, Казахстана и других русскоязычных стран, которые ищут альтернативу импортной продукции, мы готовы предложить рекомендации по подбору изделий и производственную поддержку с учётом требований конкретного проекта. Свяжитесь со специализированным Заводом по производству разрывных дисков, чтобы совместно оценить техническую возможность замены. Это поможет сделать закупку запасных частей более прозрачной, а защиту оборудования от избыточного давления — основанной на проверенных параметрах и результатах необходимых испытаний.
