Какую функцию выполняет разрывной диск в конденсаторе паровой турбины? На что обратить внимание при выборе?
2026-10-09
При эксплуатации паровой турбины многие обращают внимание на частоту вращения, давление пара и эффективность выработки электроэнергии, но нередко упускают из виду важное оборудование — конденсатор. Конденсатор предназначен для конденсации отработавшего пара турбины в воду и поддержания низкого давления в системе. При аномальном повышении внутреннего давления или неисправности вакуумной системы оборудование может подвергаться риску превышения допустимого давления, деформации конструкции и другим повреждениям.
Какую функцию выполняет разрывной диск в конденсаторе паровой турбины? Где его следует устанавливать? Какие параметры необходимо проверить при закупке? Эти вопросы связаны с безопасностью оборудования электростанции, затратами на техническое обслуживание и планированием длительной эксплуатации. Понимание принципа работы разрывного диска помогает специалистам по закупкам принимать более обоснованные решения на этапах проектирования и обслуживания оборудования.
-
Почему конденсатору паровой турбины необходим разрывной диск?

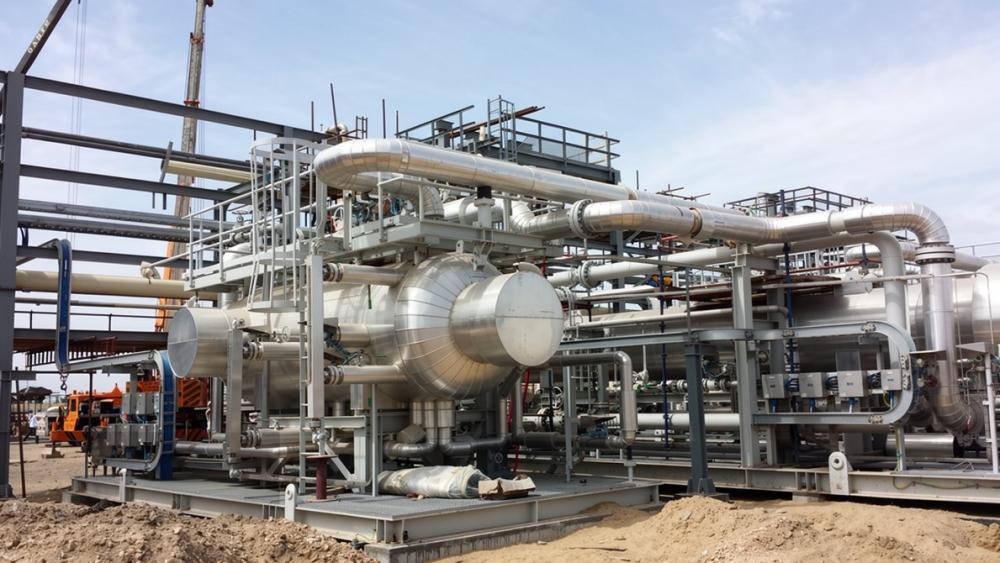

Конденсатор обычно использует циркуляционную охлаждающую воду для отвода тепла от пара, обеспечивая его конденсацию в воду. В процессе конденсации объём пара уменьшается, что помогает поддерживать низкое давление на стороне выхлопа турбины. В установках с поверхностным конденсатором пар и охлаждающая вода обмениваются теплом через стенки трубок, при этом две среды обычно не смешиваются непосредственно.
Проблема заключается в том, что рабочее давление в конденсаторе может быть значительно ниже атмосферного, а некоторые установки даже длительное время работают в условиях вакуума. При проектировании оборудования необходимо учитывать не только повышение внутреннего давления, но и устойчивость конструкции под воздействием внешнего атмосферного давления, а также изменения давления, вызванные нарушениями в работе паровой системы, системы охлаждения и других связанных систем.
Например, неисправность вакуумной системы, отклонения от нормального режима поступления пара в конденсатор или непредвиденные изменения давления в соответствующих трубопроводах могут привести к возникновению нагрузок, превышающих расчётные значения. Конкретные риски зависят от конструкции конденсатора, конфигурации соединительных трубопроводов, режима эксплуатации и состава системы защиты.
Следует отметить, что разрывной диск не является обязательным отдельным стандартным элементом каждого конденсатора. Необходимость его установки и место монтажа должны определяться проектной документацией оборудования, схемой защиты от избыточного давления и применимыми нормативными требованиями. Для оборудования, подверженного риску превышения допустимого давления, инженерам необходимо определить защищаемый объект, расчётное давление и допустимый диапазон нагрузок, после чего оценить целесообразность применения разрывного диска.
-
Какие функции может выполнять разрывной диск в системе конденсатора?
Разрывной диск — это элемент сброса давления, который срабатывает при достижении заранее установленного давления разрушения. При нормальной эксплуатации он сохраняет герметичность. Когда перепад давления достигает заданных условий срабатывания, мембрана открывается предусмотренным конструкцией способом, создавая канал для сброса газа или пара.
В системах, связанных с конденсатором, разрывной диск может выполнять следующие функции:
- Обеспечение защиты определённого оборудования от избыточного давления
Если в расчётном режиме существует риск резкого повышения давления, разрывной диск может открыться при заданных условиях и помочь ограничить давление в защищаемом оборудовании. Важно учитывать, что разрывной диск способен выполнять эту функцию только при правильном подборе, корректном расположении и достаточной пропускной способности. Он не заменяет полноценную систему защиты от избыточного давления.
- Снижение воздействия аномального давления на оборудование
Допустимые значения давления для корпуса конденсатора, паропроводов и подключённого оборудования могут различаться. Грамотно разработанная схема защиты позволяет определить меры для наиболее уязвимых участков каждой установки и снизить риск повреждения оборудования вследствие превышения допустимого давления.
- Обеспечение быстрого сброса давления в определённых условиях эксплуатации
Разрывной диск относится к нересетируемым устройствам сброса давления. После достижения условий срабатывания мембрана разрушается или открывается в соответствии с предусмотренной конструкцией. Как правило, после этого необходимо остановить оборудование, провести проверку и заменить диск. По сравнению с устройствами, работающими за счёт механического перемещения деталей, конструкция разрывного диска относительно проста. Однако фактические характеристики срабатывания по-прежнему зависят от конструкции изделия, материала, температуры и перепада давления.
Есть один важный нюанс, который легко упустить из виду: работа конденсатора в условиях вакуума не означает, что любой разрывной диск можно непосредственно использовать в таком оборудовании. Если задача заключается в предотвращении потери устойчивости конденсатора под воздействием внешнего атмосферного давления, инженерам необходимо в первую очередь проверить допустимое внешнее давление, расчётные условия вакуума и конкретную схему защиты. Обычный разрывной диск для сброса избыточного внутреннего давления нельзя автоматически считать устройством вакуумной защиты.
Чем разрывной диск для конденсатора отличается от изделий для обычных условий избыточного давления?
При выборе разрывного диска специалистам по закупкам не следует ориентироваться только на название изделия или номинальный диаметр. В конденсаторах и связанных с ними вакуумных системах могут действовать разные направления перепада давления и различные условия эксплуатации, поэтому перед подбором необходимо точно описать реальные рабочие параметры.
| Параметр сравнения | Что необходимо проверить | Влияние на выбор |
| Направление давления | Избыточное внутреннее давление, внешнее давление или условия вакуума | Определяет конструкцию изделия и направление его применения |
| Давление срабатывания | Заданный перепад давления и допустимое отклонение | Позволяет оценить соответствие условий срабатывания требованиям защиты |
| Рабочая температура | Нормальная и аварийная температура, а также температурные колебания | Влияет на выбор материала и характеристики срабатывания |
| Условия эксплуатации среды | Пар, конденсат и возможные контактирующие химические вещества | Влияют на коррозионную стойкость материала |
| Монтажные размеры | Номинальный диаметр, стандарт фланцев и тип соединения | Обеспечивают совместимость с трубопроводами на объекте |
| Требования к сбросу | Ожидаемый расход сбрасываемой среды, противодавление и условия на выходе | Позволяют определить, соответствует ли пропускная способность требованиям проекта |
Параметры из таблицы необходимо определять с учётом характеристик конкретного оборудования. Нельзя выбирать изделие, просто используя фиксированные значения из практического опыта. Между давлением срабатывания разрывного диска, допустимым отклонением и рабочей температурой существует взаимосвязь. Окончательный выбор должен основываться на технической документации производителя и согласованных расчётных условиях.
-
Как выбрать опытный Завод по производству разрывных дисков?
При закупке разрывных дисков для оборудования электростанций, рассчитанного на длительную эксплуатацию, не следует сравнивать только цены. Соответствие изделия реальным условиям работы, качество технического взаимодействия с поставщиком, а также возможность изготовления продукции из требуемых материалов и по заданным размерам влияют на сроки реализации проекта и последующее техническое обслуживание.
Опытный Завод по производству разрывных дисков должен уметь согласовывать технические требования на основании предоставленных заказчиком данных, включая параметры давления, диапазон температур, характеристики рабочей среды, присоединительные размеры и требования к монтажу. Для нестандартных проектов поставщик должен организовать производство по согласованным чертежам и техническим параметрам, а не просто использовать стандартные модели.
В области контроля качества заказчику следует обратить особое внимание на проверку сырья, контроль производственного процесса, проверку размеров готовой продукции, подтверждение характеристик срабатывания и управление документацией на готовые изделия. При реализации проектов для электростанций или крупных промышленных объектов рекомендуется чётко указывать в договоре критерии приёмки, перечень технической документации, требования к упаковке и условия поставки.
Если проект предусматривает изготовление продукции по индивидуальным требованиям, заблаговременное предоставление чертежей оборудования, описания рабочих условий и данных о присоединительных элементах поможет поставщику точнее оценить возможные технические решения. Для проектов, связанных с вакуумной защитой, специальными рабочими средами или нестандартными типами соединений, необходимо совместно с техническими специалистами подтвердить применимость изделия.
-
Индивидуальное изготовление разрывных дисков и сотрудничество в рамках проектов электростанций
Конструкция и условия эксплуатации различных систем конденсации пара в паровых турбинах отличаются, поэтому подходящие решения по защите от избыточного давления также могут различаться. Перед закупкой гораздо важнее чётко определить цель защиты, чем просто искать изделие по названию оборудования.
Мы предлагаем продукцию для промышленной защиты от избыточного давления. На основании предоставленных заказчиком параметров оборудования, монтажных чертежей, характеристик рабочей среды и требований проекта мы готовы провести техническое согласование и оценить возможность индивидуального изготовления с учётом согласованных размеров, материалов и условий срабатывания. Для проектов с особыми присоединительными элементами, нестандартными размерами или сложными условиями эксплуатации можно заранее предоставить техническую документацию для дополнительной проверки применимости продукции.
Если вы ищете поставщика разрывных дисков для конденсатора паровой турбины и связанного промышленного оборудования, свяжитесь с нашим Заводом по производству разрывных дисков и предоставьте наименование оборудования, расчётное давление, рабочую температуру, информацию о рабочей среде и чертежи присоединительных элементов. Мы готовы обсудить характеристики продукции, техническую документацию и график поставки в соответствии с фактическими потребностями, обеспечивая необходимую поддержку при закупке оборудования и его техническом обслуживании.
Главное при выборе подходящего разрывного диска — соответствие параметров изделия реальным условиям эксплуатации. Только после тщательной проверки расчётных условий и согласования технических требований можно обоснованно планировать дальнейшие закупки, монтаж и техническое обслуживание.
