Как предотвратить избыточное давление в оборудовании нефтегазовых трубопроводов? Какую роль играют разрывные диски?
2026-09-16

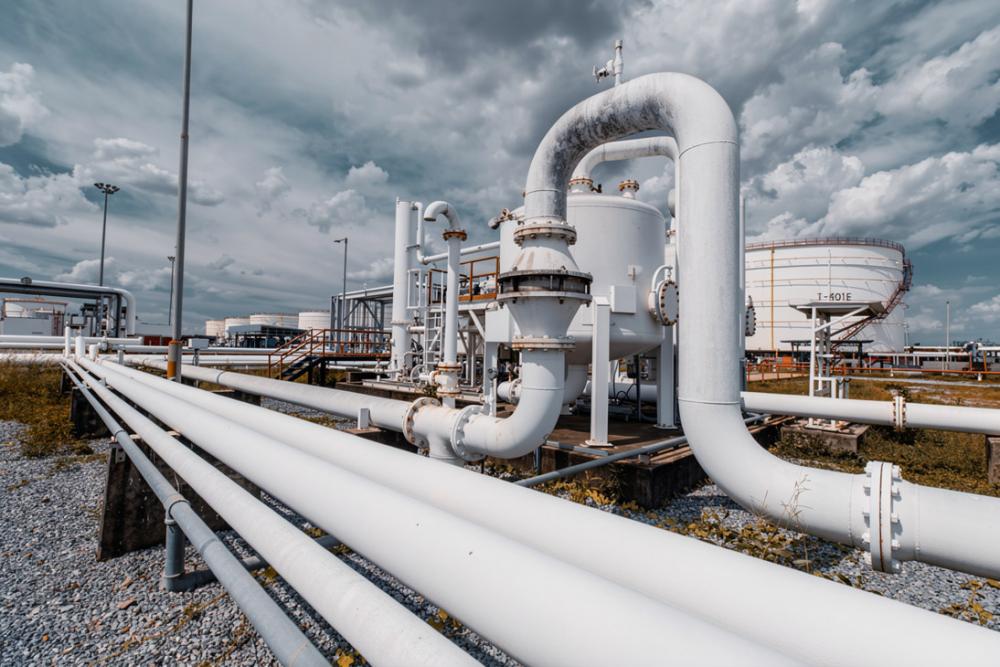

Нефтегазовый трубопровод на первый взгляд предназначен только для транспортировки рабочей среды из одного места в другое, однако в процессе эксплуатации он представляет собой систему с постоянно изменяющимися параметрами давления. Ошибочное закрытие клапана, засорение трубопровода после него, нештатная работа компрессора, тепловое расширение среды или изменение давления на выходе оборудования могут привести к быстрому повышению локального давления.
Для систем транспортировки нефти и газа, нефтегазопереработки, хранения и перевалки предотвращение избыточного давления не может основываться только на наблюдении операторов за манометром. В инженерных проектах обычно используются системы контроля давления, сигнализации, блокировок и устройства сброса давления. API 520 рассматривает расчёт размеров, выбор и установку устройств сброса давления и непосредственно включает в эту область такие устройства, как разрывные диски.
Разрывной диск является одним из достаточно прямых элементов защиты от избыточного давления. Когда давление в системе достигает установленного условия срабатывания, разрывной диск разрушается и создаёт путь для сброса рабочей среды, помогая предотвратить дальнейшее воздействие аномально высокого давления на защищаемое оборудование.
Почему в нефтегазовых трубопроводах возникает избыточное давление?
Избыточное давление в трубопроводе не обязательно возникает из-за очевидной неисправности оборудования. Во многих случаях даже небольшое изменение во время нормальной эксплуатации может привести к перераспределению давления в системе.
Например, если клапан после определённого участка трубопровода внезапно закрывается, среда продолжает поступать со стороны подачи, вследствие чего локальное давление может быстро увеличиться. Изменение режима работы насоса или компрессора также может привести к аномальному давлению на выходе. Для жидкостных трубопроводов необходимо учитывать и тепловое расширение. Если определённый объём жидкости оказывается заперт между двумя закрытыми клапанами, повышение температуры окружающей среды может привести к постоянному увеличению внутреннего давления.
Сепараторы, фильтры, буферные ёмкости, теплообменники и некоторые другие работающие под давлением устройства нефтегазовых установок также могут сталкиваться с аналогичными условиями. В материалах API по системам сброса давления эксплуатационные условия и воздействие пожара также рассматриваются как сценарии избыточного давления, которые необходимо учитывать при проектировании защиты.
Поэтому при закупке оборудования для защиты от давления недостаточно просто спросить: «Есть ли у вас разрывные диски?». Гораздо важнее сначала определить, какие сценарии избыточного давления могут возникнуть на конкретном оборудовании.
Что именно делает разрывной диск в трубопроводной системе?
Разрывной диск относится к невозвратно закрывающемуся устройству сброса давления. Принцип его работы достаточно прост: в нормальном режиме он сохраняет герметичность, а после достижения установленного давления разрыва мембрана разрушается и образует канал для сброса среды.
Это заметно отличается от принципа работы предохранительного клапана. Предохранительный клапан может открываться и снова закрываться в зависимости от изменения давления, тогда как разрывной диск рассчитан на одно срабатывание. ISO 4126-2:2018 устанавливает требования к проектированию, изготовлению, контролю, испытаниям, сертификации, маркировке и упаковке устройств с разрывными дисками; ISO 4126-6 содержит рекомендации по применению, выбору и установке разрывных дисков.
В нефтегазовых системах разрывной диск может устанавливаться в соответствии с проектом на сосудах под давлением, технологическом оборудовании и определённых участках трубопровода. Его назначение заключается не в замене всей системы контроля давления, а в обеспечении предусмотренного пути сброса давления при достижении аварийного или установленного условия.
Типичные сценарии применения можно представить следующим образом:
| Сценарий избыточного давления | Возможная проблема | Роль разрывного диска |
| Закрытие клапана после участка трубопровода | Быстрое повышение давления со стороны подачи | Создание аварийного канала сброса давления |
| Засорение трубопровода | Локальное накопление давления | Срабатывание при установленном давлении |
| Перекрытие выхода оборудования | Повышение давления в ограниченном объёме | Защита оборудования, работающего под давлением |
| Тепловое расширение жидкости | Увеличение давления в закрытом участке | Сброс среды в соответствии с проектными условиями |
| Нештатная работа компрессора | Давление газа выходит за пределы нормального диапазона | Участие в системе защиты от избыточного давления |
| Пожар или воздействие высокой температуры | Нагрев рабочей среды внутри оборудования | Участие в защите от избыточного давления согласно расчётным условиям |
Конкретное место установки и пропускная способность должны определяться инженерным проектом. Нельзя выбирать разрывной диск только на основании диаметра трубопровода
Разрывной диск — это не принцип «чем выше давление, тем выше давление разрыва»
Например, клиент сообщает Заводу по производству разрывных дисков: «Нормальное давление в трубопроводе составляет 2 МПа, изготовьте для меня разрывной диск на 3 МПа». Эти два значения действительно являются важными параметрами, однако техническим специалистам обычно требуется гораздо больше информации.
Нормальное рабочее давление определяет, в каких условиях давления разрывной диск находится во время обычной эксплуатации; установленное давление разрыва определяет условие срабатывания изделия; рабочая температура влияет на выбор материала и фактические характеристики разрыва; свойства рабочей среды связаны с коррозионной стойкостью материала и выбором конструкции.
Если в системе присутствуют противодавление, вакуум, пульсации давления или циклические изменения температуры, об этом также следует сообщить на этапе закупки. ISO 4126-6 отдельно рассматривает условия применения, выбор и установку и содержит положения о предоставлении производителю данных об условиях применения и монтажа.
Поэтому профессиональный выбор разрывного диска должен начинаться с анализа полного рабочего режима, а не с одного значения давления.
Можно ли использовать разрывной диск вместе с предохранительным клапаном?
Да, и в некоторых инженерных проектах они используются как комбинированная система защиты от избыточного давления.
ISO 4126-3:2020 содержит специальные требования к последовательной установке предохранительного клапана и разрывного диска, при этом разрывной диск может устанавливаться перед предохранительным клапаном. Такая комбинация может применяться для защиты предохранительного клапана от воздействия коррозии, загрязнений или определённых рабочих условий.
Для нефтегазовых сред такую комбинацию особенно целесообразно рассматривать ещё на этапе проектирования. Например, если рабочая среда обладает коррозионными свойствами или содержит компоненты, способные повлиять на герметичность клапана, в зависимости от конкретных условий проекта можно рассмотреть совместное применение разрывного диска и предохранительного клапана.
При этом разрывной диск и предохранительный клапан нельзя просто последовательно соединить без дополнительной проверки. Расстояние между элементами, конструкция трубопровода, пропускная способность и коэффициент расхода комбинированной системы должны определяться в соответствии с соответствующими проектными требованиями.
В чём заключается опыт производителя при выборе разрывных дисков для нефтегазовых проектов?
Условия эксплуатации нефтегазовых трубопроводов достаточно сложны. Поэтому закупщику важно оценивать не только способность производителя предоставить изделие стандартного размера, но и возможность правильно подобрать продукцию с учётом конкретных рабочих условий.
Мы располагаем собственным Заводом по производству разрывных дисков и длительное время занимаемся производством разрывных дисков и связанных с ними устройств сброса давления. На основании предоставленных клиентом данных о давлении, температуре, рабочей среде, размере присоединения и оборудовании можно провести техническое согласование.
Для проектов по транспортировке нефти и газа, нефтегазопереработке и эксплуатации соответствующего оборудования, работающего под давлением, подходящий металлический материал и конструкция изделия могут определяться с учётом фактических характеристик рабочей среды. Для проектов, в которых присутствуют коррозия, высокая температура или колебания давления, техническое решение также может согласовываться с учётом конкретных параметров.
В процессе производства в соответствии с требованиями проекта могут выполняться проверки размеров, давления разрыва и других параметров. По требованиям клиента также могут предоставляться соответствующие технические документы и варианты экспортной упаковки.
При покупке разрывных дисков рекомендуется сравнивать не только цену
Для нефтегазовых трубопроводных проектов разрывной диск обычно является частью системы защиты от избыточного давления. Простое сравнение закупочной цены одного изделия не отражает общую стоимость проекта.
Если давление разрыва выбрано неправильно, материал не соответствует рабочей среде или условия установки изделия не были заранее подтверждены, последующая замена и простой оборудования могут привести к дополнительным расходам.
Поэтому при решении купить мембрану разрывную рекомендуется одновременно учитывать «стоимость изделия» и «степень технического соответствия условиям эксплуатации». Для нефтегазового оборудования, работающего длительное время, также можно заранее сформировать перечень моделей запасных изделий и вести историю замен, что упрощает последующее техническое обслуживание и закупки.
Если вы ищете поставщика разрывных дисков для нефтепровода, газопровода, установки нефтегазопереработки, сосуда под давлением или другого соответствующего оборудования, вы можете предоставить нам параметры оборудования, чертежи или технические данные существующего изделия. Наш Завод по производству разрывных дисков сможет провести техническое согласование с учётом условий проекта и предоставить соответствующие характеристики, техническое решение и коммерческое предложение.
Для B2B-клиентов из России, Казахстана, Беларуси и других рынков можно заранее согласовать требования к материалу изделия, присоединительным размерам, документации по испытаниям, упаковке и экспортной транспортировке. Для проектов с регулярными закупками также можно дополнительно обсудить поставки партиями и изготовление продукции по индивидуальным требованиям.
